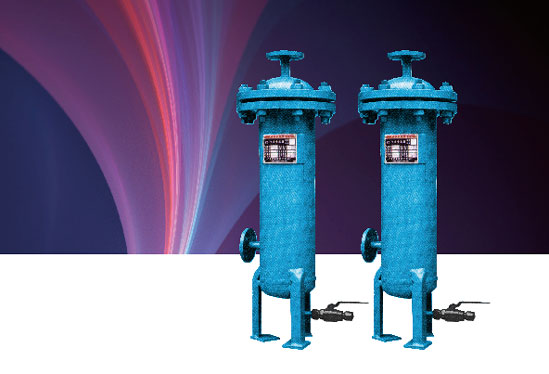

HQY系列气液分离器
产品简介
HQY系列气液分离器是本公司采用目前先进的分离过滤技术生产的一种新型压缩空气气液分离设备，对压缩空气中的油、水具有良好的过滤分离效果。
该系列气液分离器主要由筒体、高效旋风分离槽、高效过滤层等部分组成。压缩空气从进气口切线进入高效旋风分离槽，油、水粒子在离心力的作用下甩向旋风槽壁并逐渐积聚长大，在重力和气流的双重作用下掉到分离器筒体的底部。气流再向上穿过高效过滤层，对气体进行二级过滤。过滤出来的油、水经积聚后也掉到分离器筒体的底部，经排污阀排出，从而实现气、液的分离。
主要技术参数和规格型号
项目 |
技术参数 |
|---|---|
处理量(Nm³ /min) |
1～1200 |
工作压力 (Mpa) |
0.3～10 |
进气温度 (℃) |
≤40 |
分离效率 (%) |
≥98 |
压力降 (Mpa) |
≤0.002 |
外型尺寸
型号 |
处理量 |
进出气口 |
排污口 |
尺 寸 (mm) |
||
|---|---|---|---|---|---|---|
| 尺寸 |
直径 |
出气口 |
进气口 |
|||
HCJ-1 |
1.2 |
DN20 |
3 ″ |
150 |
1360 |
610 |
HCJ-2 |
2.4 |
DN25 |
3 ″ |
150 |
1360 |
610 |
HCJ-3 |
3.8 |
DN25 |
3 ″ |
150 |
1360 |
610 |
HCJ-4 |
4.8 |
DN32 |
3 ″ |
200 |
1600 |
850 |
HCJ-6 |
6.5 |
DN32 |
3 ″ |
200 |
1600 |
850 |
HCJ-8 |
8.5 |
DN40 |
3/4″ |
250 |
1700 |
920 |
HCJ-10 |
10.7 |
DN50 |
3/4″ |
250 |
1700 |
920 |
HCJ-12 |
13.5 |
DN50 |
3/4″ |
250 |
1700 |
920 |
HCJ-15 |
17 |
DN65 |
3/4″ |
300 |
1815 |
950 |
HCJ-20 |
23 |
DN65 |
3/4″ |
300 |
1815 |
950 |
HCJ-25 |
27 |
DN80 |
3/4″ |
400 |
1870 |
975 |
HCJ-30 |
33 |
DN80 |
3/4″ |
400 |
1870 |
975 |
HCJ-40 |
45 |
DN100 |
3/4″ |
450 |
2000 |
1040 |
HCJ-50 |
55 |
DN100 |
3/4″ |
500 |
2100 |
1080 |
HCJ-60 |
65 |
DN125 |
3/4″ |
500 |
2100 |
1080 |
HCJ-80 |
85 |
DN125 |
3/4″ |
550 |
2150 |
1090 |
HCJ-100 |
100 |
DN150 |
3/4″ |
600 |
2200 |
1100 |
HCJ-120 |
120 |
DN150 |
3/4″ |
650 |
2200 |
1150 |
HCJ-150 |
150 |
DN200 |
3/4″ |
700 |
2200 |
1150 |
HCJ-180 |
180 |
DN200 |
3/4″ |
800 |
2500 |
1280 |
HCJ-200 |
200 |
DN200 |
3/4″ |
900 |
2700 |
1450 |
HCJ-250 |
250 |
DN250 |
1" |
950 |
2800 |
1550 |
HCJ-300 |
300 |
DN250 |
1" |
1050 |
2920 |
1720 |
HCJ-400 |
400 |
DN300 |
1" |
1160 |
3010 |
1810 |
HCJ-500 |
500 |
DN300 |
1" |
1280 |
3160 |
1930 |
