HAR系列无热再生干燥装置

产品简介

HAR系列无热再生干燥装置是根据变压吸附原理，应用无热再生的方法对压缩空气进行干燥的一种设备。
该系列产品结构虽简单，可靠性高，是现代工业广泛使用的设备。 该产品能为石油、化工、轻工、化纤、纺织、化肥、冶金、机械、电力、电子、制药、食品、钢铁、汽车制造等各行业的气动控制、气动仪表、气动元件以及各种工艺用气提供干燥的压缩空气。该产品是在研究和总结了国内外现有的技术基础上，自主创新开发的新一代干燥设备。其性能稳定、可靠耐用、工艺流程简单、使用维护简便。
通过技术改进，开发、 研制了HAR-LK型露点控 制型无热再生干燥装置和 HAR-FB 防爆型无热再 生干燥装置。

技术特点

1、 干燥器控制由微机完成。操作直观方便、实现完全自动 化控制。
2、 通过面板流程图显示工作、再生、充压、均压、待再生 及控制阀门工作的过程，准确，可靠。
3、再生采用新型的逆止阀，提高了结构的可靠性和密封性。
4、A型干燥装置采用传统的气动切断阀。阀杆采用不锈钢材料， 密封部分采用聚四氟乙烯材料，阀门密封性好，寿命长。
5、 B型干燥装置采用新型可靠耐用的“双塔自动切换阀”。该阀的阀芯结构独特，动作准确，可靠，密封性好、切换灵敏。 阀内的缓冲滑动阀芯结构巧妙，密封面无摩擦，使用寿命达 六十万次以上。

主要技术参数和规格型号

工作压力MPa	0.3～10
压力损失MPa	≤ 0.02
进气温度℃	< 40
再生耗气率	≤ 10％
干燥剂	活性氧化铝
再生方式	无热再生
成品气露点℃(常压)	< －40~－70
工作方式	两个干燥器交替连续工作
操作方式	全自动
用电功率	220V 耗电约40瓦

注：可根据用户的需求设计、制造特殊规格、特殊压力、特殊露点及特殊用途的干燥装置。

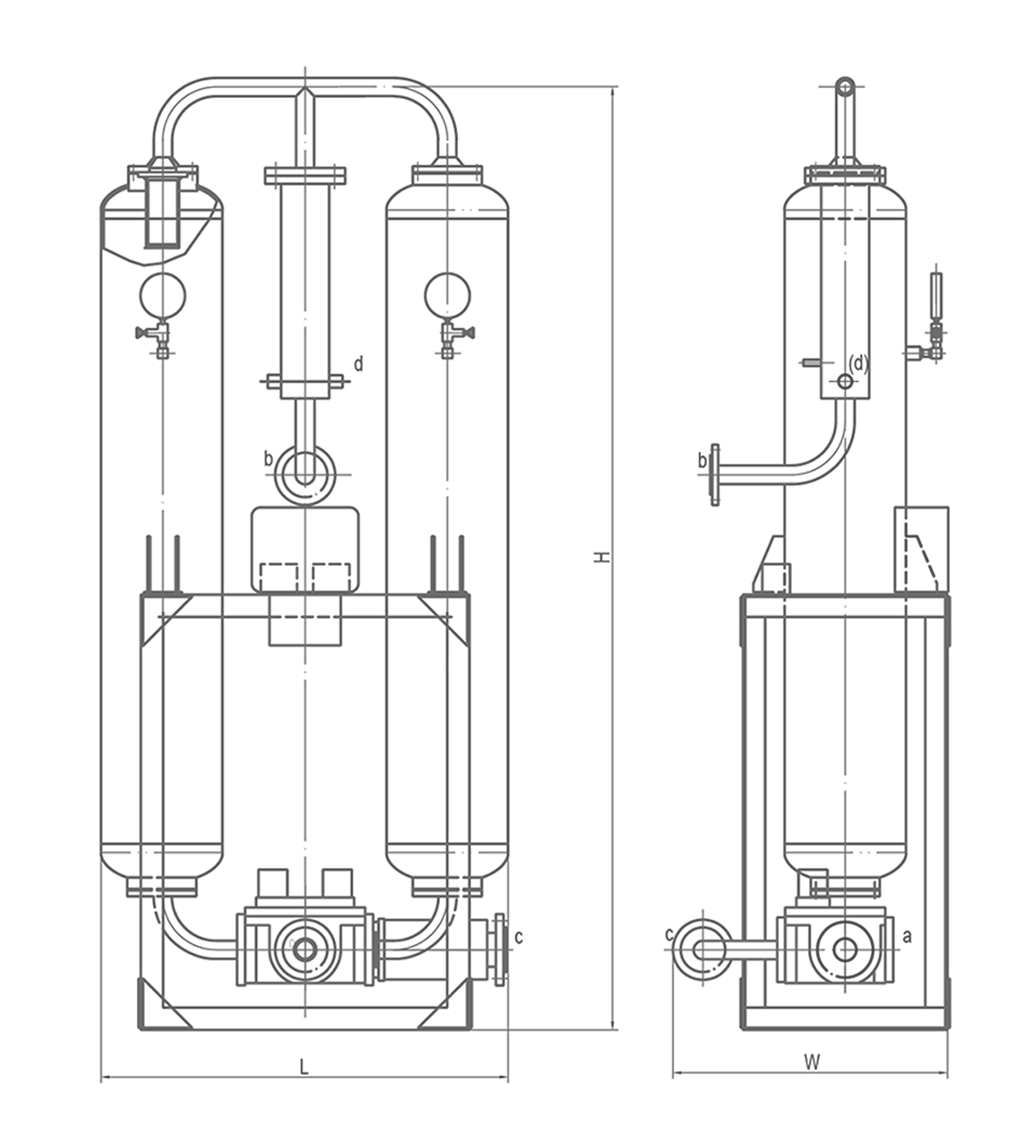

外型尺寸

型号	处理量 （Nm³ /min）	进出气口 尺寸	设备重量 （kg）	长(L)	宽(W)	高(H)
HAR-1	1.2	DN20	185	950	350	1330
HAR-2	2.4	DN25	255	1110	450	1415
HAR-3	3.8	DN25	370	1210	460	1455
HAR-4	4.8	DN32	430	1146	460	1820
HAR-6	6.5	DN32	510	1325	510	1850
HAR-8	8.5	DN40	625	1375	510	2265
HAR-10	10.7	DN50	770	1420	525	2330
HAR-12	13.5	DN50	780	1420	525	2420
HAR-15	17	DN65	850	1616	650	2563
HAR-20	23	DN65	1220	1650	690	2650
HAR-25	27	DN80	1330	1780	700	2700
HAR-30	33	DN80	1550	1820	730	2770
HAR-40	45	DN100	2020	1850	760	2954
HAR-50	55	DN100	2460	1965	822	2970
HAR-60	65	DN125	2680	2050	845	2980
HAR-80	85	DN125	3500	2150	920	3020
HAR-100	100	DN150	4350	2350	1110	3213
HAR-120	120	DN150	4830	2770	1380	3278
HAR-150	150	DN200	5850	3230	1560	3350
HAR-180	180	DN200	7550	3540	1850	3365
HAR-200	200	DN200	8340	3540	1850	3553
HAR-250	250	DN250	8800	3624	1960	3572
HAR-300	300	DN250	10500	3945	2210	3699
HAR-400	400	DN300	14200	4025	2368	3858
HAR-500	500	DN300	18300	5100	2755	4320

*注：此表基于工作压力 0.8 Mpa
