HHL系列后冷却器

产品简介

HHL系列高效后冷却器是本公司采用目前先进、高效的列管式换热结构生产的一种压缩空气高效冷却装置。该后冷却器管程采用新型高效耐腐蚀的换热管，具有换热效率高、使用寿命长、不结垢、不堵塞、压降小等优点。
冷却器具有设计合理、冷却效果好，体积小、重量轻、使用维护方便的特点，使高温的压缩空气冷却至40℃以下，促使压缩空气中的水蒸气、油蒸气大部分冷凝为水滴、油滴排出，从而使压缩空气得到冷却和净化。是压缩空气站必配的设备。

主要技术参数和规格型号

处理量Nm³ /min	1～1200
工作压力（管/壳）MPa	0.4/0.8
设计压力（管/壳）MPa	0.84 /0.84
进气温度 ℃	≤160
排气温度 ℃	≤40
进水温度 ℃	≤30
排水温度	≤37

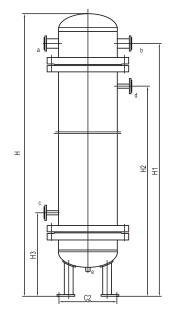

外型尺寸

型号	处理量 Nm³ /min	进出气口	进出水口	排污口	尺寸 (mm)					耗水量
型号	处理量 Nm³ /min	a、b	c、d	e	c2	H	H1	H2	H3	Nm³/ h
HCJ-1	1.2	DN20	DN20	1/2″	180	1330	1260	1070	410	0.5
HCJ-2	2.4	DN25	DN20	1/2″	180	1450	1350	1150	410	1
HCJ-3	3.8	DN25	DN20	1/2″	180	1560	1470	1260	410	1.1
HCJ-4	4.8	DN32	DN25	1/2″	180	1650	1580	1360	470	1.3
HCJ-6	6.5	DN32	DN25	1/2″	180	1790	1710	1428	470	1.5
HCJ-8	8.5	DN40	DN40	1/2″	180	1810	1710	1428	470	1.7
HCJ-10	10.7	DN50	DN50	1/2″	180	1840	1738	1435	535	2
HCJ-12	13.5	DN50	DN50	1/2″	180	1940	1838	1535	535	2.5
HCJ-15	17	DN65	DN50	1/2″	180	2040	1940	1580	535	6
HCJ-20	23	DN65	DN50	3/4″	250	2145	2054	1650	540	7
HCJ-25	27	DN80	DN50	3/4″	250	2180	2100	1710	540	9
HCJ-30	33	DN80	DN50	3/4″	250	2215	2155	1754	540	11
HCJ-40	45	DN100	DN50	3/4″	250	2420	2335	1954	540	15
HCJ-50	55	DN100	DN65	3/4″	250	2450	2380	2010	570	18
HCJ-60	65	DN125	DN80	3/4″	360	2480	2430	2030	570	21
HCJ-80	85	DN125	DN80	3/4″	360	2630	2500	2060	580	28
HCJ-100	100	DN150	DN80	3/4″	500	2830	2720	2315	610	35
HCJ-120	120	DN150	DN100	3/4″	500	2960	2810	2370	660	45
HCJ-150	150	DN200	DN100	3/4″	540	3100	2900	2450	710	50
HCJ-180	180	DN200	DN100	3/4″	540	3220	3050	2550	750	60
HCJ-200	200	DN200	DN125	3/4″	540	3310	3160	2655	780	68
HCJ-250	250	DN250	DN125	1"	600	3430	3270	2740	830	88
HCJ-300	300	DN250	DN150	1"	600	3540	3350	2870	890	98
HCJ-400	400	DN300	DN150	1"	700	3670	3460	2940	950	135
HCJ-500	500	DN300	DN150	1"	700	3860	3520	3080	1060	175

此表基于工作压力0.8Mpa
