HPQ系列微加热再生干燥装置

产品简介

HPQ系列微加热再生干燥装置产品是吸收了有热再生和无热再生干燥装置的优点，通过对再生气体进行微加热的形式，强化再生气的脱水性能；微加热再生干燥装置具有耗气少、节能效果明显的特点。其性能稳定、可靠耐用、工艺流程简单、使用维护简便。

技术特点

⑴ 干燥器控制由微机完成。控制部份采用先进的微电脑控制器，操作直观方便、实现完全自动化控制。
⑵ 通过面板流程图显示工作、再生、充压、均压、待再生及控制阀门工作的过程，准确，可靠。
⑶ 干燥器具有耗气少、节能效果明显的特点。

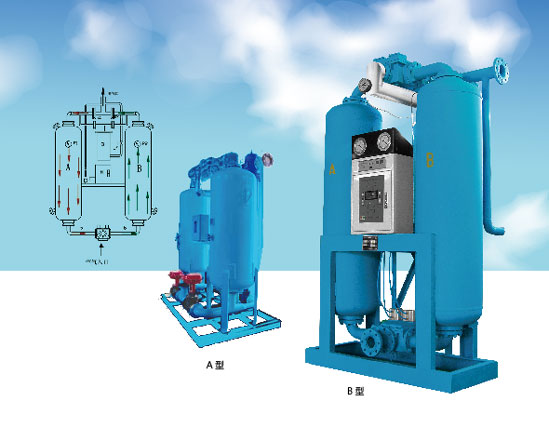

⑷ A型干燥装置采用传统的气动切断阀。阀杆采用不锈钢材料，密封部分采用聚四氟乙烯材料，
阀门密封性好，寿命长。
⑸ B型干燥装置采用新型可靠耐用的“双塔自动切换阀”。该阀的阀芯结构独特，动作准确，可靠，
密封性好、切换灵敏。阀内的缓冲滑动阀芯结构巧妙，密封面无摩擦，使用寿命达六十万次以上。

主要技术参数和规格型号

型号	HPQ-6	HPQ-12	HPQ-20	HPQ-40	HPQ-60	HPQ-80	HPQ-100	HPQ-200	HPQ-300	HPQ-400
处理气量Nm³/min	6.5	13.5	23	45	65	85	100	200	300	400
工作压力MPa	0.2～10
耗气量	≤ 7%
进气温度℃	≤ 40
干燥露点℃	≤－40
压力损失MPa	≤ 0.03
含尘量mg/m³	< 1 （最大粒径<1μm）
吸附剂	分子筛活性氧化铝
工作方式	两台干燥器交替连续工作
操作方式	全自动

注：可根据用户的需求设计、制造特殊规格、特殊压力、特殊露点及特殊用途的干燥装置。

外型尺寸

型号	处理量（Nm³ /min）	进出气口尺寸	加热功率（kw）	设备重量（kg）	长(L)	宽(W)	高(H)
HPQ-1	1.2	DN20	1.5	223	980	450	1550
HPQ-2	2.4	DN25	2	285	980	450	1650
HPQ-3	3.8	DN25	2	393	1080	460	1750
HPQ-4	4.8	DN32	2.5	487	1150	500	1770
HPQ-6	6.5	DN32	3	690	1270	550	1780
HPQ-8	8.5	DN40	4	750	1275	580	2160
HPQ-10	10.7	DN50	5	880	1300	600	2300
HPQ-12	13.5	DN50	5	910	1350	630	2300
HPQ-15	17	DN65	6	1150	1520	693	2415
HPQ-20	23	DN65	8	1350	1600	750	2420
HPQ-25	27	DN80	10	1550	1950	900	2420
HPQ-30	33	DN80	12	1750	1950	900	2500
HPQ-40	45	DN100	15	2230	2166	950	2550
HPQ-50	55	DN100	18	2785	2440	1090	2595
HPQ-60	65	DN125	22	3232	2552	1288	2620
HPQ-80	85	DN125	27	3910	2950	1650	2680
HPQ-100	100	DN150	36	4985	3124	1830	2730
HPQ-120	120	DN150	42	5140	3420	1885	2850
HPQ-150	150	DN200	54	6530	3610	1920	2910
HPQ-180	180	DN200	63	7335	3824	2250	2950
HPQ-200	200	DN200	72	8552	3824	2250	3120
HPQ-250	250	DN250	100	11583	4230	2300	3230
HPQ-300	300	DN250	120	13250	4480	2630	3358
HPQ-400	400	DN300	144	15780	4550	2880	3650
HPQ-500	500	DN300	198	19500	4720	2945	3710

*注：此表基于工作压力 0.8 Mpa
