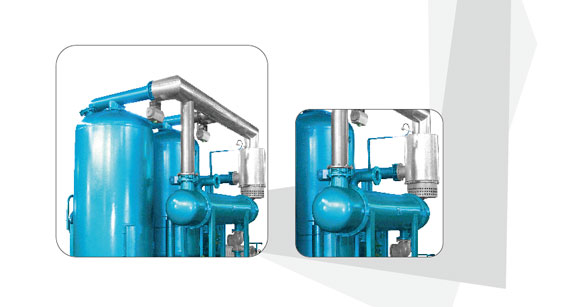

HFYR系列内循环干燥装置
产品简介
HFYR系列为全回流零耗气再生压缩空气干燥装置。设备通过对空气进行加热升温，实现吸附剂循环再生。设备再生流程不耗用成品压缩空气。
技术特点
1、利用压缩热，设备再生环节不耗用成品压缩空气。
2、设备按既定干燥工艺完成压缩空气处理，气源参数遵循产品设计标准。
3、配置自动化控制系统及人机交互界面，支持设备自动化运行、工况信息显示与工艺参数设定。
4、配置切换阀门组件，完成设备工况切换与流程导通。
5、配备冷凝水排放结构，满足设备排水工况需求。
主要技术参数和规格型号
型号 |
HFYR-60 |
HFYR-80 |
HFYR-100 |
HFYR-150 |
HFYR-200 |
HFYR-300 |
HFYR-600 |
HFYR-800 |
HFYR-1200 |
|
|---|---|---|---|---|---|---|---|---|---|---|
处理气量Nm³/min |
65 |
85 |
100 |
150 |
200 |
300 |
650 |
800 |
1200 |
|
工作压力MPa |
0.2～10 |
|||||||||
干燥剂 |
活性氧化铝、分子筛 |
|||||||||
再生方式 |
外热、余热再生 |
|||||||||
耗气量 |
0 |
|||||||||
成品气露点℃ |
≤ -60 |
|||||||||
压力损失MPa |
≤ 0.03 |
|||||||||
电源 |
380V |
|||||||||

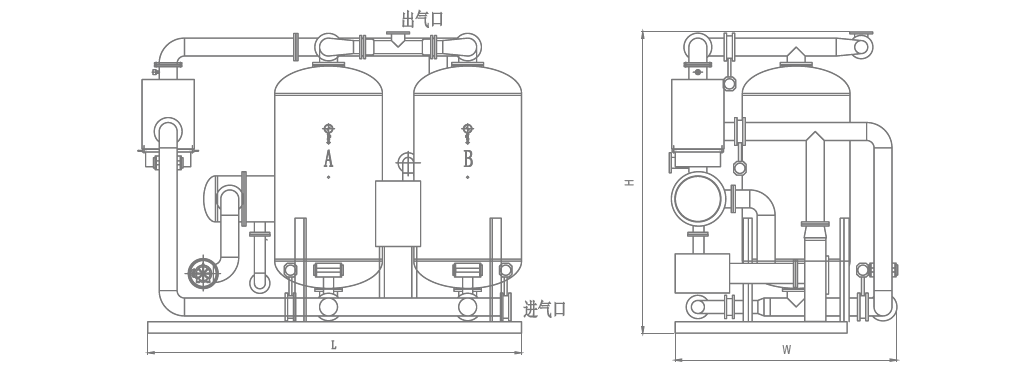

外型尺寸
型号 |
处理量 |
进出气口 |
设备重量 |
长(L) |
宽(W) |
高(H) |
|---|---|---|---|---|---|---|
HFYR-40 |
45 |
DN100 |
4370 |
3580 |
2080 |
2800 |
HFYR-60 |
65 |
DN125 |
4700 |
3800 |
2250 |
2950 |
HFYR-80 |
85 |
DN125 |
5150 |
4150 |
2450 |
3050 |
HFYR-100 |
100 |
DN150 |
6600 |
4230 |
2650 |
3160 |
HFYR-120 |
120 |
DN150 |
7900 |
4450 |
2720 |
3200 |
HFYR-150 |
150 |
DN200 |
8500 |
4600 |
2800 |
3300 |
HFYR-180 |
180 |
DN200 |
9460 |
5100 |
3060 |
3350 |
HFYR-200 |
200 |
DN200 |
10500 |
5550 |
3110 |
3480 |
HFYR-250 |
250 |
DN250 |
12800 |
6020 |
3230 |
3650 |
HFYR-300 |
300 |
DN250 |
14500 |
6340 |
3350 |
3820 |
HFYR-400 |
400 |
DN300 |
17300 |
6750 |
3550 |
4110 |
HFYR-500 |
500 |
DN300 |
22000 |
7050 |
3750 |
4520 |
HFYR-600 |
600 |
DN350 |
29500 |
7200 |
4010 |
4750 |
HFYR-800 |
800 |
DN350 |
32500 |
7630 |
4230 |
4820 |
HFYR-1000 |
1000 |
DN400 |
36400 |
8150 |
4470 |
4880 |
HFYR-1200 |
1200 |
DN450 |
41800 |
8850 |
5310 |
5200 |
*注：此表基于工作压力 0.8 Mpa
