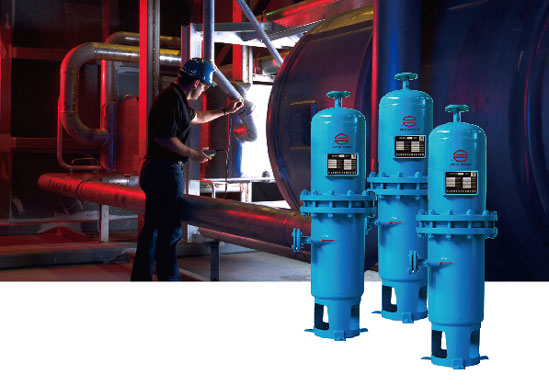

HCY型高效除油器

产品简介

HCY系列高效除油器是由上下筒体、旋风分离槽、粗滤器、半精滤器、精滤芯和相关的仪表、阀门组成。含有油、水和尘等悬浮微粒的压缩空气，首先从进气管以切线方向进入简体下部的旋风分离槽，在离心力的作用下把较大部分的油、水甩向筒壁，经积聚并附着筒壁随气流旋至简体底部的排污口排出。压缩空气则进入粗滤器进行过滤，然后进入半精滤器过滤。此时绝大部分的油、水被滤除和排出，而较干净的压缩空气再进入精滤芯进行最后一级的精密过滤，滤除的油、水被排出。最后无油的压缩空气从筒体顶部的出气口输出。

技术特点

1、从粗滤到精滤的四级除油。
2、配套压差显示仪，可展示设备运行工况状态。
3、配置自动排污阀组件。

主要技术参数和规格型号

项目	参　数
工作压力 MPa	0.2～10
进气温度 ℃	≤ 40
进气含油量 mg³/Nm	≤ 100
出气含油量 mg³/Nm	≤ 1
压力降 MPa	≤ 0.012

外型尺寸

型号	处理量 (Nm³/min)	进出气口尺寸	设备高度 (mm)	设备直径 (mm)	设备重量 (kg)
HCY-1	1.2	DN20	1355	DN150	55
HCY-2	2.4	DN25	1426	DN150	64
HCY-3	3.8	DN25	1426	DN200	110
HCY-4	4.8	DN32	1530	DN200	115
HCY-6	6.5	DN32	1530	DN250	126
HCY-8	8.5	DN40	1930	DN250	146
HCY-10	10.7	DN50	2350	DN300	164
HCY-12	13.5	DN50	2350	DN300	185
HCY-15	17	DN65	2460	DN350	230
HCY-20	23	DN65	2520	DN400	270
HCY-25	27	DN80	2580	DN400	305
HCY-30	33	DN80	2580	DN450	340
HCY-40	45	DN100	2625	DN450	370
HCY-50	55	DN100	2750	DN500	460
HCY-60	65	DN125	2980	DN500	590
HCY-80	85	DN125	3100	DN600	650
HCY-100	100	DN150	3340	DN700	750
HCY-120	120	DN150	3340	DN700	820
HCY-150	150	DN200	3450	DN750	880
HCY-180	180	DN200	3500	DN800	940
HCY-200	200	DN200	3500	DN800	1010
HCY-250	250	DN250	3620	DN850	1230
HCY-300	300	DN250	3730	DN900	1450
HCY-400	400	DN300	3850	DN950	1730
HCY-500	500	DN300	3980	DN1000	2100

*注：此表基于工作压力 0.8 Mpa
