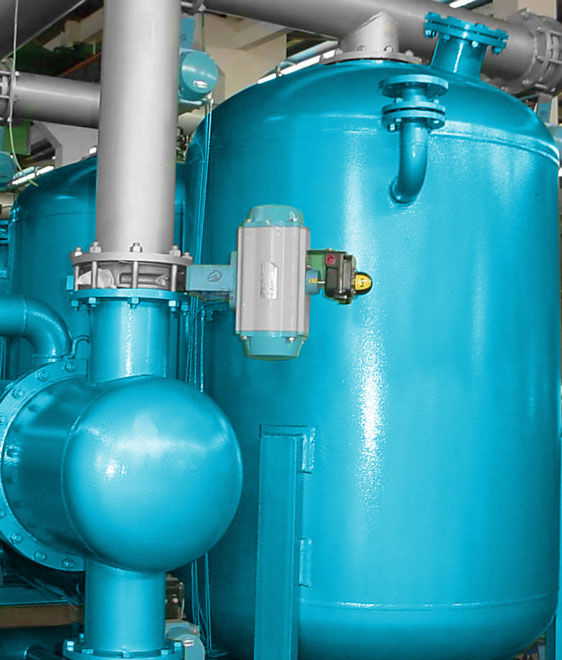

HYR系列余热再生干燥装置
产品简介
HYR 系列余热再生干燥装置利用空气压缩产生的余热完成吸附剂加热再生，配置自动控制单元，输出压缩空气按产品设计指标执行。
技术特点
1、采用压缩机余热利用再生工艺结构。
2、配置自动化控制系统，支持接入用户 DCS 系统。
3、配置人机交互界面，用于工作状态展示与工艺参数设定。
4、配置工艺切换阀门组件，完成设备流程切换。
5、配置冷凝水排放装置。
主要技术参数和规格型号
型号 |
HYR-40 |
HYR-60 |
HYR-80 |
HYR-100 |
HYR-150 |
HYR-200 |
HYR-250 |
HYR-300 |
HYR-400 |
HYR-500 |
|---|---|---|---|---|---|---|---|---|---|---|
处理气量Nm³/min |
45 |
65 |
85 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
工作压力MPa |
0.2～10 |
|||||||||
干燥剂 |
活性氧化铝、分子筛 |
|||||||||
再生方式 |
余热再生 |
|||||||||
耗气量 |
≤ 2% |
|||||||||
成品气露点℃ |
≤ -40 |
|||||||||
压力损失MPa |
≤ 0.03 |
|||||||||
电源 |
220V（约0.1KW） |
|||||||||
进气温度℃ |
≥ 100（温度过低时，可增置气体升温装置） |
|||||||||

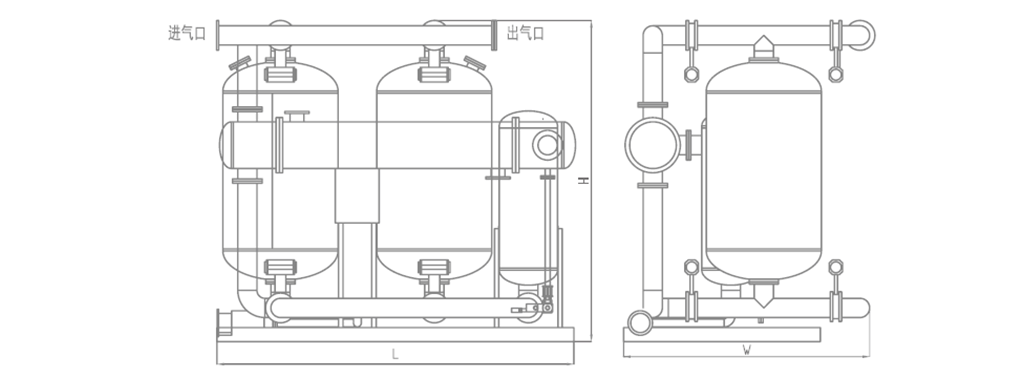

外型尺寸
型号 |
处理量 |
进出气口 |
设备重量 |
长(L) |
宽(W) |
高(H) |
|---|---|---|---|---|---|---|
HYR-20 |
23 |
DN65 |
2350 |
2200 |
1430 |
2550 |
HYR-25 |
27 |
DN80 |
2860 |
2300 |
1430 |
2650 |
HYR-30 |
33 |
DN80 |
3400 |
2400 |
1450 |
2750 |
HYR-40 |
45 |
DN100 |
4100 |
2550 |
1560 |
2830 |
HYR-50 |
55 |
DN100 |
4420 |
2710 |
1660 |
2960 |
HYR-60 |
65 |
DN125 |
4750 |
2800 |
1750 |
3010 |
HYR-80 |
85 |
DN125 |
6200 |
3050 |
2150 |
3050 |
HYR-100 |
100 |
DN150 |
7500 |
3300 |
2240 |
3160 |
HYR-120 |
120 |
DN150 |
8170 |
3420 |
2280 |
3230 |
HYR-150 |
150 |
DN200 |
8860 |
3480 |
2310 |
3270 |
HYR-180 |
180 |
DN200 |
9940 |
3800 |
2360 |
3350 |
HYR-200 |
200 |
DN200 |
11700 |
4200 |
2390 |
3380 |
HYR-250 |
250 |
DN250 |
13800 |
5100 |
2430 |
3450 |
HYR-300 |
300 |
DN250 |
16500 |
5700 |
2550 |
2520 |
HYR-400 |
400 |
DN300 |
21500 |
6100 |
2660 |
3810 |
HYR-500 |
500 |
DN300 |
23800 |
6750 |
2820 |
4520 |
*注：此表基于工作压力 0.8Mpa
