HNYR系列余热内循环再生干燥装置
产品简介
技术特点
1、利用压缩热进行再生。
2、配置自动化控制系统，支持接入用户 DCS 系统。
3、配置人机交互界面，用于工作状态展示与工艺参数设定。
4、配置工艺切换阀门组件，完成设备流程切换。
5、配置冷凝水排放装置。
主要技术参数和规格型号
型号 |
HNYR-60 |
HNYR-80 |
HNYR-100 |
HNYR-150 |
HNYR-200 |
HNYR-300 |
HNYR-600 |
HNYR-800 |
HNYR-1200 |
|
|---|---|---|---|---|---|---|---|---|---|---|
处理气量Nm³/min |
45 |
65 |
85 |
100 |
150 |
200 |
250 |
300 |
400 |
|
工作压力MPa |
0.2～10 |
|||||||||
干燥剂 |
活性氧化铝、分子筛 |
|||||||||
再生方式 |
余热再生 |
|||||||||
耗气量 |
0 |
|||||||||
成品气露点℃ |
≤ -40 |
|||||||||
压力损失MPa |
≤ 0.03 |
|||||||||
电源 |
220V（约0.1KW） |
|||||||||
进气温度℃ |
≥ 100（温度过低时，可增置气体升温装置） |
|||||||||

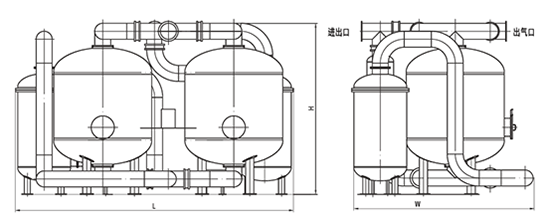

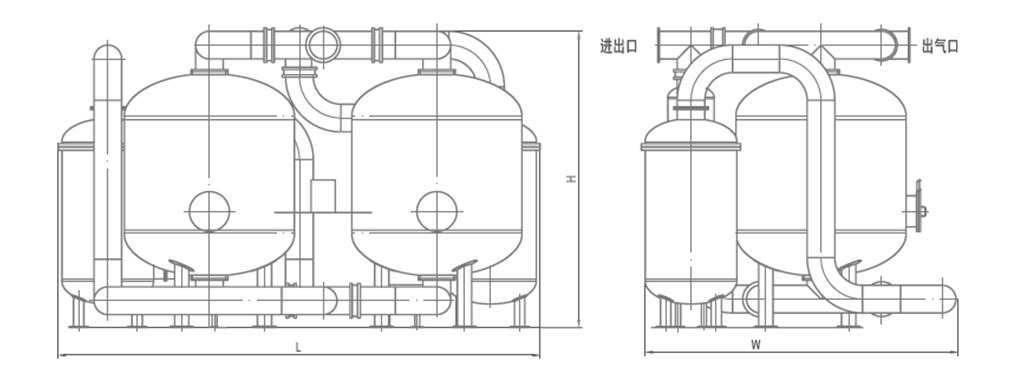

外型尺寸
型号 |
处理量 |
进出气口 |
设备重量 |
长(L) |
宽(W) |
高(H) |
|---|---|---|---|---|---|---|
HNYR-40 |
45 |
DN100 |
6200 |
3450 |
2260 |
2800 |
HNYR-60 |
65 |
DN125 |
6750 |
3600 |
2450 |
2950 |
HNYR-80 |
85 |
DN125 |
7500 |
3850 |
2650 |
3050 |
HNYR-100 |
100 |
DN150 |
9500 |
4030 |
2840 |
3160 |
HNYR-120 |
120 |
DN150 |
10200 |
4220 |
3020 |
3200 |
HNYR-150 |
150 |
DN200 |
11200 |
4400 |
3110 |
3200 |
HNYR-180 |
180 |
DN200 |
12880 |
4800 |
3260 |
3350 |
HNYR-200 |
200 |
DN200 |
14200 |
5300 |
3310 |
3480 |
HNYR-250 |
250 |
DN250 |
16100 |
5800 |
3430 |
3650 |
HNYR-300 |
300 |
DN250 |
19500 |
6100 |
3550 |
3820 |
HNYR-400 |
400 |
DN300 |
24300 |
6500 |
3760 |
4110 |
HNYR-500 |
500 |
DN300 |
26500 |
6850 |
3920 |
4520 |
HNYR-600 |
600 |
DN350 |
28500 |
6900 |
4230 |
4750 |
HNYR-800 |
800 |
DN350 |
31700 |
7400 |
4450 |
4820 |
HNYR-1000 |
1000 |
DN400 |
34500 |
7800 |
4660 |
4880 |
HNYR-1200 |
1200 |
DN450 |
38800 |
8550 |
5520 |
5200 |
*注：此表基于工作压力 0.8 Mpa
